配DRIVE-CLiQ接口的HEIDENHAIN旋转编码器:安全和直接与西门子数控系统通信
HEIDENHAIN为配西门子数控系统的机床和生产设备的位置测量提供配DRIVE-CLiQ接口*的绝对式旋转编码器。这些编码器可将工作和位置数据安全和直接提供给数控系统。不同的应用各有不同的要求,例如数据接口和机械要求或旋转编码器精度要求,丰富的版本提供理想的可连接性。
一个接口多种可能,这就是HEIDENHAIN为西门子DRIVE-CLiQ接口提供的绝对式旋转编码器的简要概括。机器设备制造商可轻松为其反馈控制应用在这些编码器解决方案中选择理想的产品。特别是可选光电扫描或感应扫描的旋转编码器。在许多情况下,光学和感应式旋转编码器的安装尺寸相互兼容。光学旋转编码器可提供更高精度等级,但感应式旋转编码器坚固耐用性更高、抗污性能更优秀和尺寸更小。因此,机器设备制造商可进行不同的选择,例如,选择编码器,提高电机的系统精度或优化电机的总长度。此外,可选单圈旋转编码器和带齿轮的多圈版旋转编码器,计算整圈数。不同的版本,包括内置轴承或无内置轴承,以及不同类型的轴和直径,HEIDENHAIN提供全面的DRIVE-CLiQ接口的旋转编码器产品。
许多带DRIVE-CLiQ接口的旋转编码器提供特殊的附加性能:

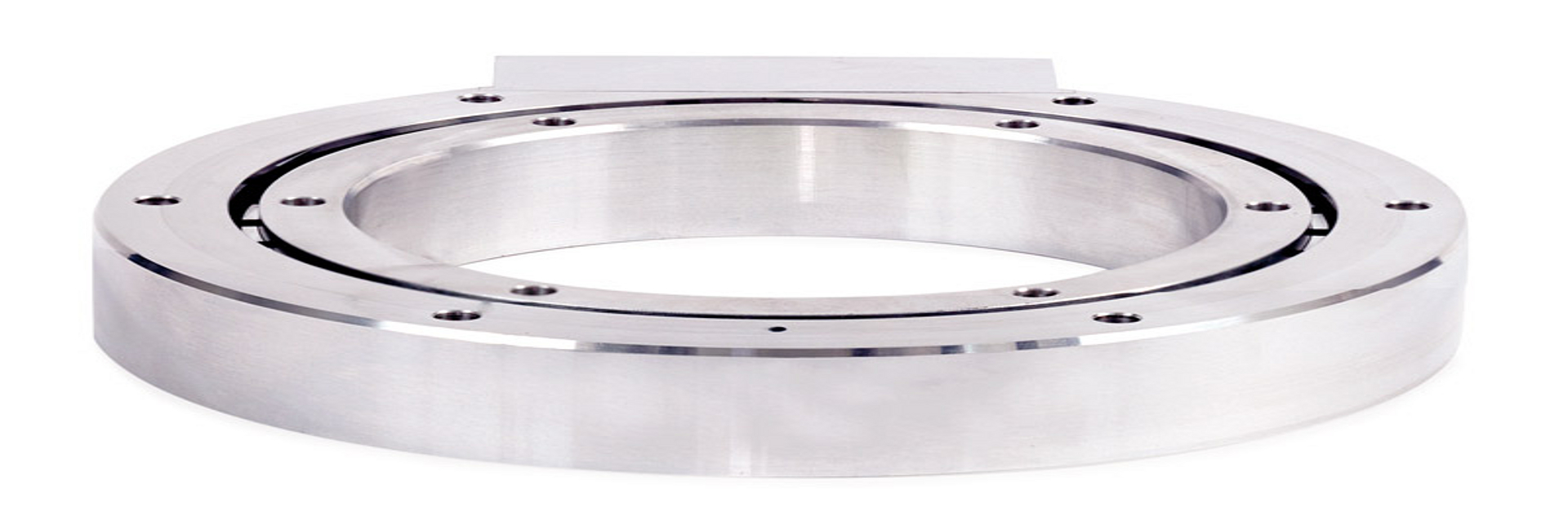

- 为了测量温度,KTY 84-130半导体传感器和PT 1000传感器可连接内置轴承的ECN 1324S和EQN 1336S光学旋转编码器及无内置轴承的ECI 1319S、EQN 1331S和ECI 4090S感应式旋转编码器。

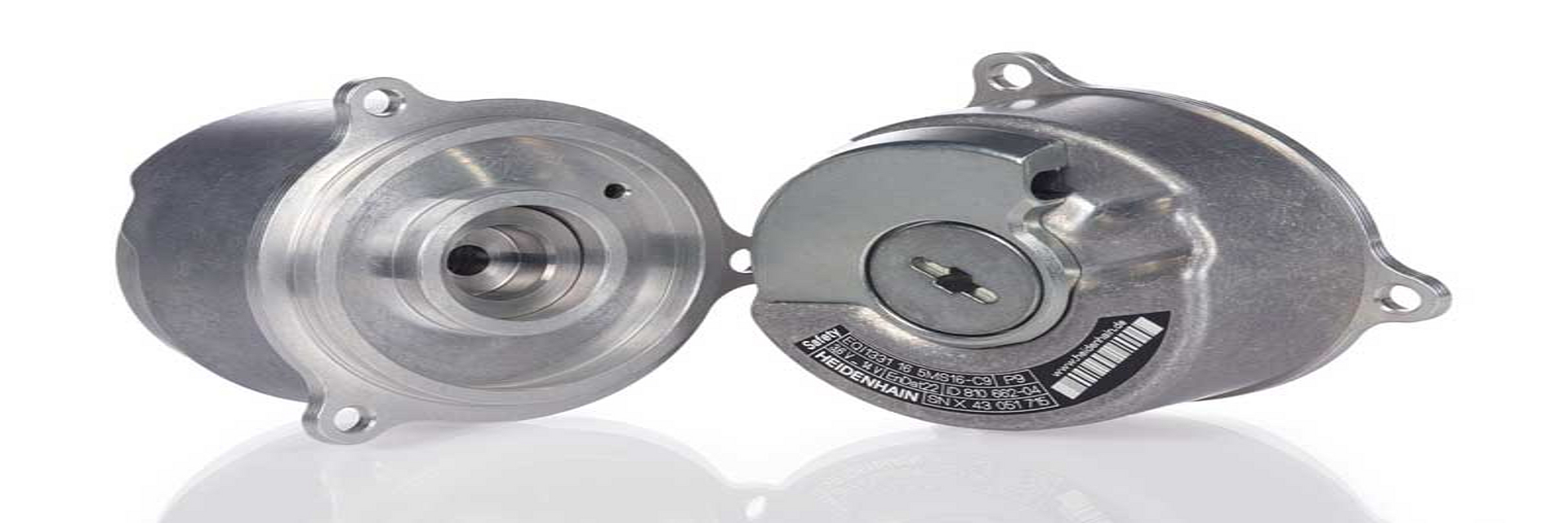

- 坚固耐用的ECI 1319S和EQI 1331S感应式旋转编码器无内置轴承,特别适合于机械负荷高的应用,转子可达600 m/s²和定子可达400 m/s²。
- 不仅提供内置轴承和实心轴的ROC 424S和ROQ 436S光学旋转编码器,还提供内置轴承和空心轴的ECN 424S和EQN 436S光学旋转编码器。
DRIVE-CLiQ接口的全部旋转编码器都已取得高安全性认证,满足SIL 2(EN 61508标准)或3类,性能等级d(EN ISO 13849标准)的要求。实心轴和空心轴版还提供机械连接防松保护功能。
HEIDENHAIN还提供不同的连接电缆和DRIVE-CLIQ接口编码器的诊断工具,也就是含PWM 21和ATS软件在内的调试和测试套件。用此套件可在设备工作期间全面测试编码器状况(在轴工作的同时进行在线诊断)或在安装中在线诊断或维修期间(离线)诊断。对于绝对式旋转编码器,调试和测试套件可电子平移原点、找正旋转编码器的单圈位置与电机的首选位置。

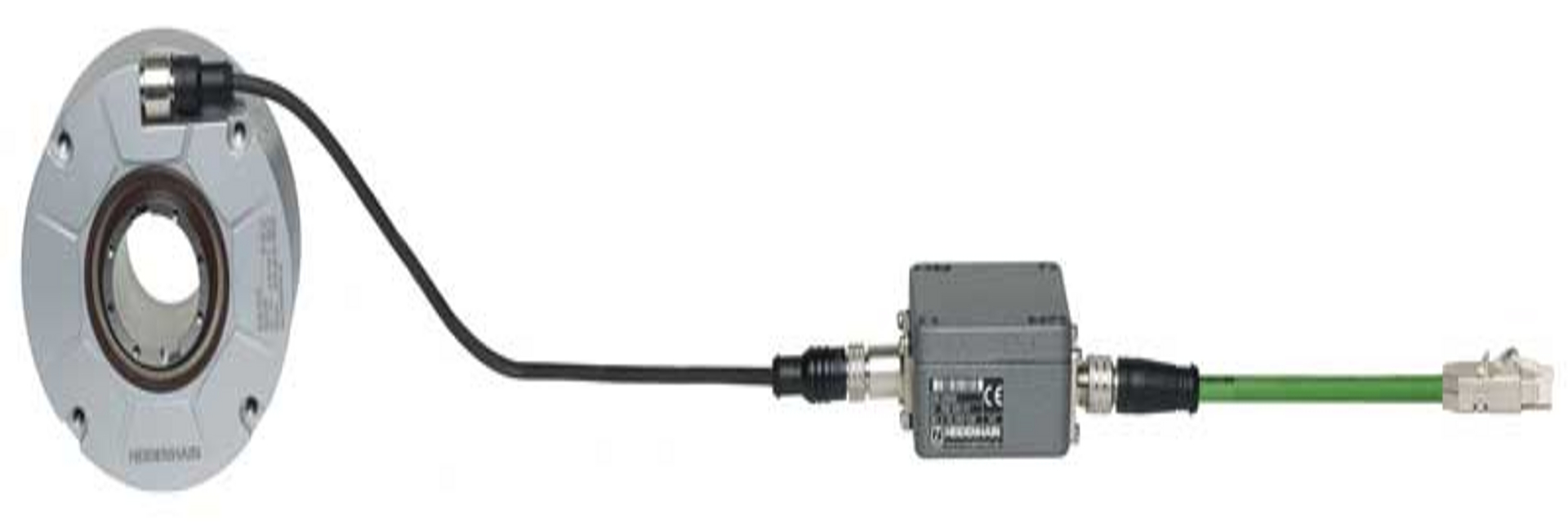

在这些丰富可选的绝对式旋转编码器之外,还提供DRIVE-CLiQ接口的封闭式直线光栅尺。而且,配EnDat 2.2接口的全部编码器都可用EIB 2391S外部连接盒连接DRIVE-CLIQ接口的后续电子电路。
*) DRIVE-CLiQ是西门子公司(SIEMENS AG)的注册商标
