HEIDENHAIN CNC PILOT 640:高端车削数控系统,操作简单

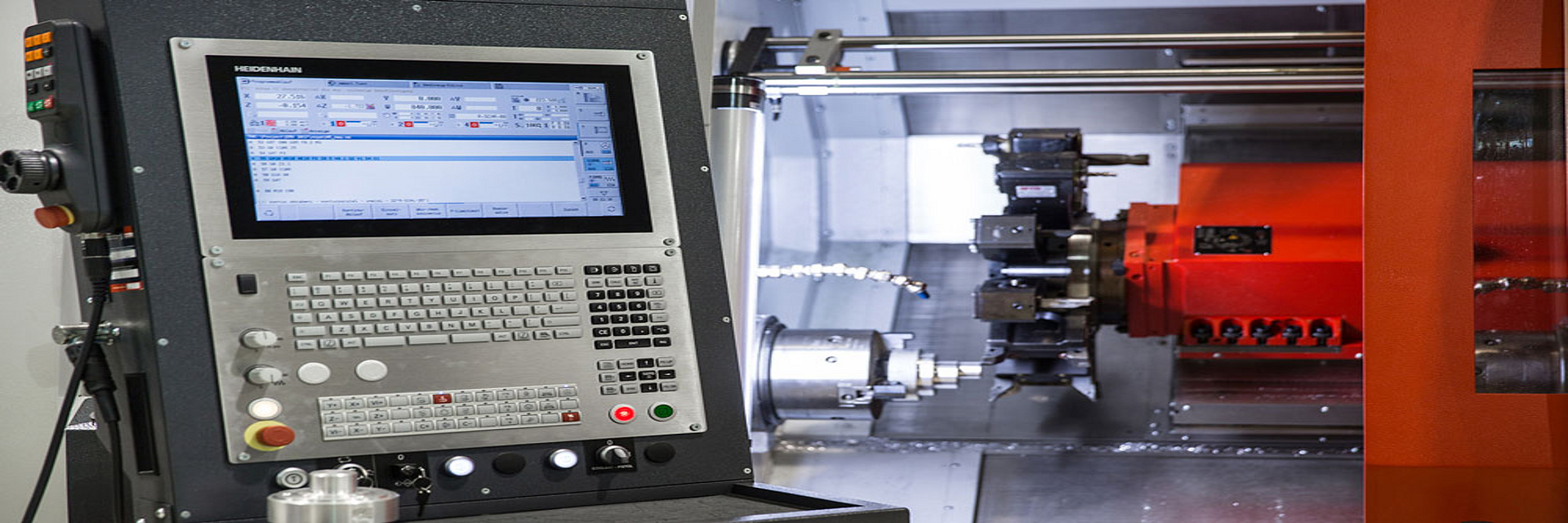

多年来,HEIDENHAIN车削数控系统CNC PILOT 640受到大量用户的青睐,众多的优点为用户的高端车削加工提供了有力支持。因此,这款数控系统在许多应用中受到越来越多的欢迎,例如需要在车间易于操作,而且需要在加工生产中达到高质量。这一点也受到车床专业厂商EMCO的认可,CNC PILOT 640数控系统已搭配在该公司的EMCOTURN E45和EMCOTURN E65车床上。

HEIDENHAIN CNC PILOT 640是车间生产的常用车削数控系统,提供许多灵活适用的辅助功能。结合HEIDENHAIN数控系统运动控制性能优异的传统,这款数控系统突出的优点是可在单件生产和批量生产以及简单工件和复杂工件生产中确保高效率、高过程可靠性和高质量。

TURN PLUS – 轻松生成NC数控程序
用户可在CNC PILOT 640数控系统上用TURN PLUS功能快速创建自己的NC数控程序。用户描述毛坯和成品件的轮廓后,只需选择材质和夹紧设备,TURN PLUS自动完成其他全部操作:• 分析轮廓

  • 选择加工方式
  • 选择刀具和切削数据
  • 生成NC数控程序段

这样就能得到注释详尽的smart.Turn程序,程序的工作程序段也就是加工单元。CNC PILOT 640自动生成工件程序,包括复杂工件的程序,正面、背面和侧面都需要加工。定义几何后,相比传统工件编程方法可节省多达90%的时间。

交互式轮廓编程(ICP)
如果工作复杂,或工件图纸缺少部分尺寸,可用交互式轮廓编程(ICP)功能。CNC PILOT 640数控系统的用户可描述图纸上标注的轮廓元素,也可以从.dxf格式的图纸文件中导入轮廓。

只要轮廓有数学定义,CNC PILOT 640数控系统就可以自动计算缺失的坐标、交点、中心点等。如果有多个可能解,数控系统显示不同的数学解,用户可从中选择需要的解。此外,可叠加现有轮廓,或随时修改轮廓。

加工前进行直观检查
CNC PILOT 640可显示高分辨率、逼真的3-D仿真图,甚至可在实际加工前显示车削、钻削或铣削过程的加工结果。可围绕轴任意旋转视图,从不同视角直观检查毛坯和成品工件。操作直观,用户可浏览和放大显示程序中的每一个细节,包括圆柱体表面或端面上的C轴轮廓,以及倾斜面上的Y轴轮廓。因此,3-D仿真功能可在加工前发现微小差错。即使进行复杂的多通道编程,也可事先仿真刀具在工件所在相应滑座上的运动并进行显示。

负载监测功能在加工中检测刀具磨损和破损
负载监测功能观察机床主轴和进给轴的电机负载,同时比较参考操作中的利用率数据。CNC PILOT 640在单独窗口中用图形显示利用率。为此,用户设定两个极限值,分别响应不同的错误:

  • 超过第一极限值时,将当前刀具标记为磨损,数控系统在下次调用刀具时自动用已定义的备用刀进行换刀。
  • 超出第二极限值时,CNC PILOT 640假定负载超出允许值(例如,刀具破损)并停止加工操作。

因此可以显著提高加工期间的过程可靠性,特别是无人值守生产时。

B轴和副主轴进行全表面加工
配B轴的机床可在倾斜面上钻削、镗削和铣削。CNC PILOT 640用户可正常编写其数控程序,就像在基本轴的平面上编程一样,因此,可轻松、快速完成此类任务。可见还能获益于smart.Turn功能的高效编程。

  • 自带的数控循环高效车削、铣削、镗削和钻削
  • 六面完整加工
  • 更高生产力和更短加工时间

先进的多点触控操作和清晰的显示屏
CNC PILOT 640还配易用的触控屏并可在恶劣的车间环境中使用。触控屏防水、防划伤并达到IP54防护等级的认证。触控屏可用手势操作,如同常用的移动设备一样。CNC PILOT 640的触控屏为用户清晰显示全部所需信息,满足编程、操作和检查数控系统和机床操作的要求。

  • 输入程序期间,用帮助图形显示所需输入的参数。
  • 在仿真中,高分辨率和逼真地显示刀具的全部运动。
  • 程序运行期间,CNC PILOT 640显示有关刀具位置、速度和电机负载以及当前机床状况的全部信息。

网络化生产环境下的高效车削
CNC PILOT 640数控系统用户可用Connected Machining功能通过网络接收全部重要数据,并在数控系统上直接使用。例如,可用数控系统的标准功能显示图形或PDF文件。远程桌面管理器允许用户将数控系统显示屏切换到Windows计算机的用户界面。技术图纸、CAD数据、NC数控程序、刀具数据、工作说明、零件清单以及仓库信息全部用数字格式提供给机床。在正确的机床上总能使用正确的信息,而且是在正确时间使用正确质量的信息。

用户还能用Connected Machining套件中的StateMonitor软件和扩展工作区显示功能随时随地监测机床状态。StateMonitor软件可在任何可运行网络浏览器的设备上运行,例如计算机、智能手机和平板电脑,当然也可在HEIDENHAIN数控系统和扩展工作区中运行。这款软件一目了然显示当前全部相连机床和任务的状态以及机床的通知信息。此外,StateMonitor还在部分事件发生时发送电子邮件,例如,程序结束时,报告机床停机或提示保养。机床通知信息的收件人可立即响应通知并采取响应措施。

扩展工作区是另外一个显示器,在数控系统的实际显示器旁或上方,例如可用其显示远程桌面管理器或StateMonitor软件连接的办公室中的计算机。数控系统显示屏仍然显示正在运行的NC数控程序。用户可对扩展的工作区进行个性化配置,满足应用程序要求。一体化的计算机管理正在运行的应用程序,并配性能强劲的处理器。
